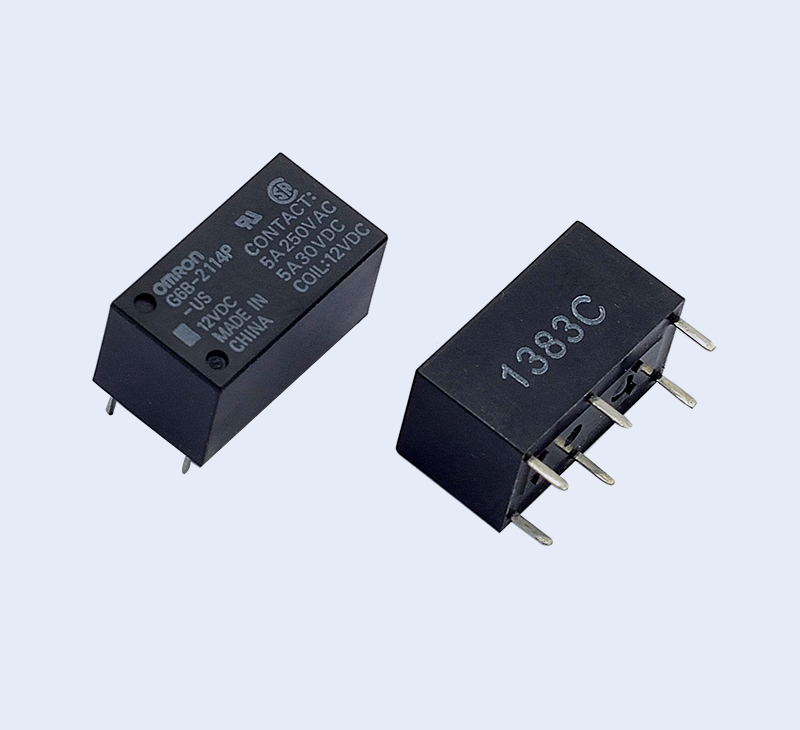

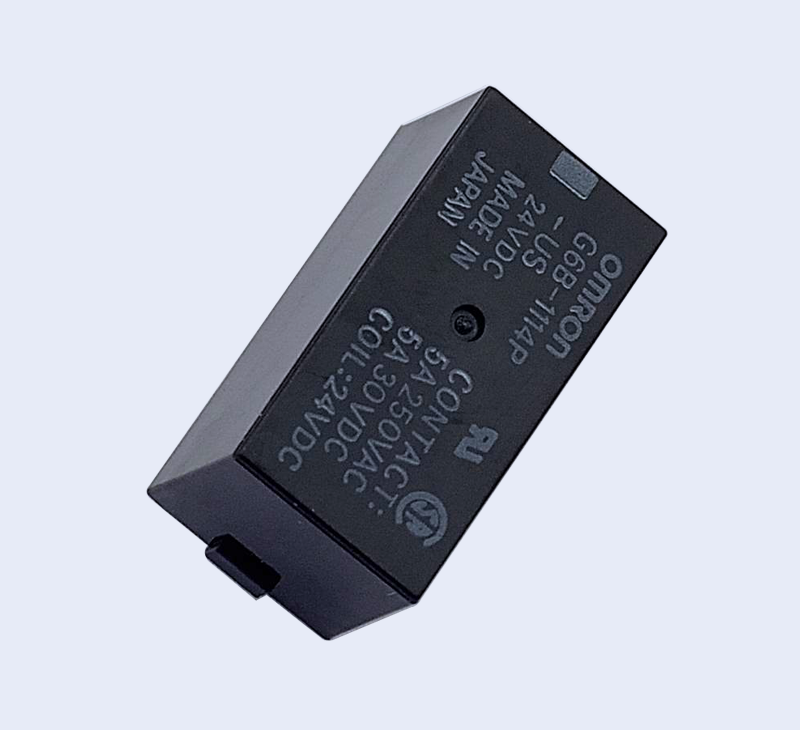

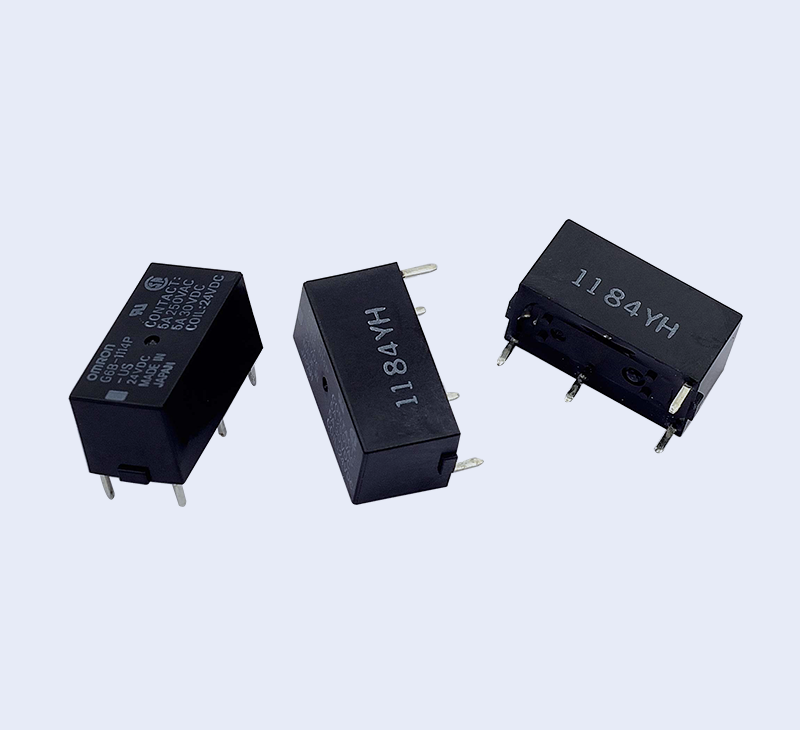

G6B 功率繼電器
高容量、高耐壓、密封構造，小型1a接點5A（8A）、1a1b、2a、2b接點5A的功率繼電器
? 消耗電力98mW的高靈敏度。（G6B-1114P-US、G6B-1174P-US）
? 耐電壓為線圈接點間AC3,000V（耐沖擊電壓6kV）的高絕緣型
? 為了對應自動化生產線，備有桿狀包裝
? 標準品取得UL508、CSA認證。另外還有SEV認證品
? 備有適用于感性負載、容量負載等發生沖擊電流的負載的FD接點（AgSnln）型。
? 備有超聲波清洗型。
? 備有動作顯示燈+浪涌吸收二極管內藏型。
? 備有2極型。
|
標準型(UL規格、CSA規格認證型)
|
接點材質
|
|
極數
|
機能
|
接點構成
|
|
標準型(Ag合金(無Cd材料))
|
AgSnIn接點型
|
最小包裝單位
|
|
型號
|
線圈額定電壓(V)
|
型號
|
線圈額定電壓(V)
|
1
極
|
單穩型
|
1a接點
(標準型)
|
G6B-1114P-US
|
DC5、6、12、24
|
G6B-1114P-FD-US
|
DC5、6、12、24
|
100個/托盤
|
|
DC5、6、12、24
|
1a接點
(高容量型)
|
G6B-1174P-US
|
DC5、6、12、24
|
G6B-1174P-FD-US
|
DC5、6、12、24
|
20個/桿裝
|
|
DC5、6、12
|
|
DC24
|
|
1繞組閉鎖型
|
1a接點
(標準型)
|
G6BU-1114P-US
|
DC5、6、12、24
|
G6BU-1114P-FD-US
|
DC5、6、12、24
|
100個/托盤
|
|
2繞組閉鎖型
|
1a接點
(標準型)
|
G6BK-1114P-US
|
DC5、6、12
|
G6BK-1114P-FD-US
|
DC5、6、12
|
|
DC24
|
DC24
|
|
單穩型
|
1a接點
高容量動作
顯示燈+二
極管內藏型
|
G6B-1177P-ND-US
|
DC5、12、24
|
G6B-1177P-FD-ND-US
|
DC5、12、24
|
20個/桿裝
|
|
2極
|
單穩型
|
1a1b接點
(標準型)
|
G6B-2114P-US
|
DC5、6、12、24
|
G6B-2114P-FD-US
|
DC5、6、12、24
|
100個/托盤
|
2a接點
(標準型)
|
G6B-2214P-US
|
DC5、6、12、24
|
G6B-2214P-FD-US
|
DC5、6、12、24
|
2b接點
(標準型)
|
G6B-2014P-US
|
DC5、6、12、24
|
G6B-2014P-FD-US
|
DC5、6、12、24
|
|
注.
|
AgSnIn接點型、電源電流和感性負載，接點不粗糙且耐溶性?xún)?yōu)良。
|
接點材質
|
|
極數
|
機能
|
接點構成
|
|
標準型(Ag合金(無Cd材料))
|
AgSnIn接點型
|
最小包裝單位
|
|
型號
|
線圈額定電壓(V)
|
型號
|
線圈額定電壓(V)
|
|
1極
|
單穩型
|
1a接點
(標準型)
|
G6B-1114P-US-U
|
DC5、6、12、24
|
G6B-1114P-FD-US
|
DC5、6、12、24
|
100個/托盤
|
|
1繞組閉鎖型
|
1a接點
(標準型)
|
G6BU-1114P-US-U
|
DC5、6、12、24
|
-------
|
-------
|
|
2繞組閉鎖型
|
1a接點
(標準型)
|
G6BK-1114P-US-U
|
DC5、6、12、24
|
G6BK-1114P-FD-US
|
DC5、6、12、24
|
|
2極
|
單穩型
|
1a1b接點
(標準型)
|
G6B-2114P-US-U
|
DC5、6、12、24
|
G6B-2114P-FD-US-U
|
DC5、6、12、24
|
2a接點
(標準型)
|
G6B-2214P-US-U
|
DC5、6、12、24
|
G6B-2214P-FD-US-U
|
DC5、6、12、24
|
2b接點
(標準型)
|
G6B-2014P-US-U
|
DC5、6、12、24
|
G6B-2014P-FD-US-U
|
DC5、6、12、24
|
|
注.
|
訂購時，請注明線圈額定電壓（V）。
|
|
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
繼電器型號
|
適用插座
|
最小包裝單位
|
G6B-1114P(-FD)-US-P6B
G6B-1174P(-FD)-US-P6B
G6B-1177P(-FD)-ND-US-P6B
G6BU-1114P-US-P6B
|
P6B-04P
|
20個
|
|
G6BK-1114P-US-P6B
|
P6B-06P
|
G6B-2114P-US-P6B
G6B-2214P-US-P6B
G6B-2014P-US-P6B
|
P6B-26P
|
|
脫卸配件
|
P6B-Y1
|
|
保持帶
|
P6B-C2
|
1個
|
|
注1.將G6B-1174P-US與P6B-04P的插座組合使用時，由于插座的額定通電電流為5A，因此這時的額定值為5A。
|
|
2.P6B插座應使用專用繼電器G6B-□□□□P(-FD)-US-P6B。
|
|
3.P6B-C2的固定型套為G6B-1174P、與G6B-1177P的高度不同，因此不能使用此型號。
|
4.訂購標準型號，則為帶UL/CSA規格認證標記的產品。
|
|
操作線圈/1級單穩型（含有超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
DC
|
5
|
40
|
125
|
70％
以下
|
10％以上
|
160％
（at23℃）
|
約200
|
|
6
|
33.3
|
180
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2.880
|
|
操作線圈/2級單穩型（含有超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
DC
|
5
|
50
|
83.3
|
80％
以下
|
10％以上
|
140％
（at23℃）
|
約300
|
|
6
|
60
|
120
|
|
12
|
25
|
480
|
|
24
|
12.5
|
1,920
|
|
注1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
|
|
2.動作特性為線圈溫度在+23℃時的值。
|
|
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
操作線圈/1繞組閉鎖型（含有超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
|
置位線圈
(mW)
|
重置線圈
(mW)
|
|
DC
|
5
|
40
|
125
|
70％
以下
|
10％以上
|
160％
（at23℃）
|
200
|
200
|
|
6
|
33.3
|
180
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2.880
|
|
操作線圈/2繞組閉鎖型（含有超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
置位電壓
(V)
|
重置電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
|
|
置位線圈
|
重置線圈
|
置位線圈
|
重置線圈
|
置位線圈
(mW)
|
重置線圈
(mW)
|
|
DC
|
5
|
56
|
56
|
89.2
|
89.2
|
70%以下
|
70％以下
|
130％
（at23℃）
|
280
|
280
|
|
6
|
46.8
|
46.8
|
128.5
|
128.5
|
|
12
|
23.3
|
23.3
|
515
|
515
|
|
24
|
11.7
|
11.7
|
2,060
|
2,060
|
|
操作線圈/動作表示型（耐助焊劑型不可水洗）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
DC
|
5
|
43
|
116
|
70%以下
|
10%以下
|
130%
(at23℃)
|
約200
|
|
12
|
19.7
|
610
|
約240
|
|
24
|
11.3
|
2,120
|
約275
|
|
注1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
|
|
2.動作特性為線圈溫度在+23℃時的值。
|
|
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
開關部（接點部）
|
|
|
G6B-1114P-US
G6BU-1114P-US
G6BK-1114P-US
G6B-1114P-FD-US
G6BU-1114P-FD-US
G6BK-1114P-FD-US
|
G6B-1174P-US
G6B-1177P-ND-US
G6B-1174P-FD-US
G6B-1177P-FD-ND-US
|
G6B-2114P-US
G6B-2214P-US
G6B-2014P-US
G6B-2114P-FD-US
G6B-2214P-FD-US
G6B-2014P-FD-US
|
|
電阻負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
電阻負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
電阻負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
|
接觸結構
|
單
|
|
接點材質
|
Ag合金(無Cd材料)
|
|
額定負載
|
AC250V 5A(3A)
DC 30V 5A(3A)
|
AC250V 2A(2A)
DC 30V 2A(2A)
|
AC250V 8A(5A)
DC 30V 8A(5A)
|
AC250V 2A(2A)
DC 30V 2A(2A)
|
AC250V 5A(3A)
DC 30V 5A(3A)
|
AC250V 1.5A(1.5A)
DC 30V 1.5A(1.5A)
|
|
額定通電電流
|
5A(5A)
|
8A(5A)
|
5A(5A)
|
|
接點電壓的最大值
|
AC380V、DC125V
|
|
接點電流的最大值
|
5A(5A)
|
8A(5A)
|
5A(5A)
|
|
注1.（）內的值為-FD的場合。
|
|
2.感性負載 、電源負載請使用接點不粗糙的-FD型。
|
型號
|
|
項目
|
種類
|
|
G6B-1114P-US
G6B-1114P-FD-US
G6B-1174P-US
G6B-1174P-FD-US
|
G6BU-1114P-US
|
G6BK-1114P-US
|
G6B-1177P(-FD)-ND-US
|
G6B-2114P-US
G6B-2214P-US
G6B-2214P-FD-US
G6B-2014P-US
G6B-2014P-FD-US
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
動作顯示燈+浪涌吸收用
二極管內藏型
|
單穩型
|
|
接觸電阻＊1
|
30mΩ以下
|
|
動作(置位)時間＊2
|
10ms以下(約3ms)
|
10ms以下(約3ms)
|
10ms以下(約4ms)
|
|
復位(重置)時間＊2
|
10ms以下(約1ms)
|
10ms以下(約3ms)
|
10ms以下(約4ms)
|
10ms以下(約2ms)
|
|
最小置位脈沖寬度
|
—
|
15ms (at23℃)
|
—
|
|
最小復位脈沖寬度
|
—
|
15ms (at23℃)
|
—
|
|
絕緣電阻＊3
|
1,000M以上
|
|
耐壓
|
線圈與接點間
|
AC3,000V 50/60Hz 1min
|
AC2,000V 50/60Hz 1min
|
AC3,000V 50/60Hz 1min
|
|
同極接點間
|
AC1,000V 50/60Hz 1min
|
|
異極接點間
|
—
|
AC2,000V 50/60Hz 1min
|
置位與復位
線圈間
|
—
|
AC250V 50/60Hz 1min
|
—
|
耐沖擊電壓
（線圈接點間）
|
6kV 1.2×50μs
|
4.5kV 1.2×50μs
|
6kV 1.2×50μs
|
|
振動
|
耐久
|
10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
|
|
誤動作
|
10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
300m/s2
|
100m/s2
|
|
壽命
|
機械
|
5,000萬次以上（開關頻率18,000次/h）
|
|
電氣
|
10萬次以上（額定負載 開關頻率1,800次/h）
|
故障率P水準
（參考值＊4）
|
DC5V 10mA
|
|
使用環境溫度
|
-25～+70℃(無結冰、無凝露)
|
|
使用環境濕度
|
5～85%RH
|
|
重量
|
約3.5～4.6g
|
約3.5g
|
約3.7g
|
約5.4g
|
約4.5g
|
|
注1.上述值為初始值
|
|
2.G6B-1177P(-FD)-ND為耐助焊劑型，不可以用水洗。
|
|
*1.測量條件 ：根據電壓下降法，在DC5V 1A的條件下。
|
|
*2.（）內為數值的實際值。
|
|
*3.測量條件 ：用DC500V兆歐表測量與耐壓相同的項目。（但是，置位·重置線圈除外）
|
|
*4.此值為開關頻率在120次/min時的值。
|
