標準型 | 拉出、接通、鎖定型* | ||||||
|---|---|---|---|---|---|---|---|---|
| 3mm以上 | 1mm | |||||||
|

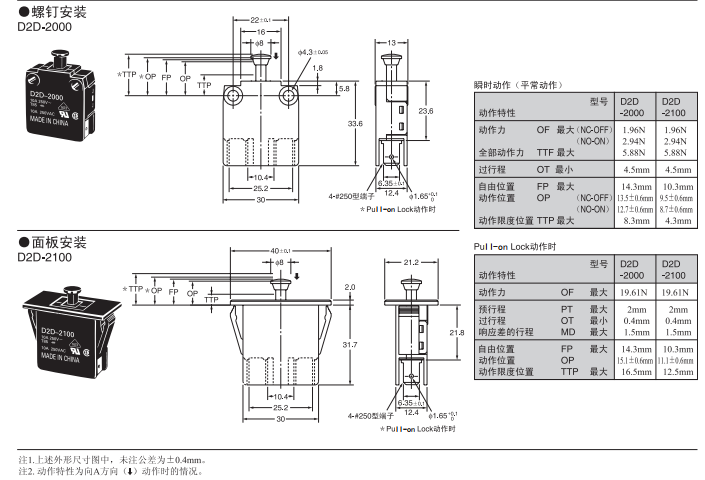

螺釘安裝
|
|
D2D-1000 | D2D-2000 | |||||
| 1a | D2D-1001 |
|
||||||
|
|
D2D-1002 |
|
||||||
|
面板安裝
|
|
D2D-1100 |
|
|||||
| 1a | D2D-1101 |
|
||||||
| 1b | D2D-1102 |
|
||||||
| 2a1b | D2D-3103 |
|
||||||
| 2a | D2D-3104 |
|
||||||
| ＊關于拉出、接通、鎖定機能，請參閱相關頁。 |
■ 額定值
|
阻性負載 | ||||||
|---|---|---|---|---|---|---|---|
|
標準型
|
AC250V
|
|
|||||
|
拉出、接通、 鎖定型
|
AC250V
|
|
|||||
| 注.上述額定值是在下面條件下測得得數據。 |
| （1）環境溫度：20±2℃ |
| （2）環境濕度：65±5%RH |
| （3）操作頻率：30次/min |
■ 性能
|
|
D2D-2000系列 | D2D-3000系列 | |||
|---|---|---|---|---|---|---|
| 容許操作速度 | 10mm~1m/s | |||||
|
容許操作頻率
|
機械
|
300次/min | ||||
|
電氣
|
60次/min | |||||
|
絕緣電阻
|
100MΩ以上（DC500V絕緣電阻計） | |||||
|
接觸電阻（初始值）
|
50mΩ以下 | |||||
|
耐電壓
|
同極端子間
|
AC2,000V 50/60Hz 1min | AC1,000V 50/60Hz 1min | AC2,000V 50/60Hz 1min | ||
| 帶電金屬部與地之間 |
AC2,000V 50/60Hz 1min |
AC1,500V 50/60Hz 1min |
AC2,000V 50/60Hz 1min |
|||
|
各端子與非帶
電金屬部之間 |
AC2,500V 50/60Hz 1min |
AC1,500V 50/60Hz 1min |
— | |||
| 各端子與驅動桿間 |
AC4,000V 50/60Hz 1min |
— |
AC4,000V 50/60Hz 1min |
|||
|
振動
|
誤動作
|
頻率10～55Hz 雙振幅1.5mm | ||||
|
沖擊
|
耐久
|
最大1,000m/s2 | ||||
|
誤動作
|
最大500m/s2 | 最大300m/s2 | 最大500m/s2 | |||
|
壽命
|
機械
|
1,000萬次以上（60次/min） | ||||
|
電氣
|
10萬次以上（30次/min） | |||||
|
保護結構
|
IEC IP40 | |||||
|
防觸電保護級
|
ClassⅡ | |||||
|
PTI（漏電特性）
|
175 | |||||
|
使用環境溫度
|
-25～+85℃ 60%RH以下（無結冰、無凝露） | |||||
|
使用環境濕度
|
85%RH以下（+5~+35℃時） | |||||
|
重量
|
約14g(D2D-1000系列） | |||||
| 注. | 上述數值為初始值。 |
| *1. | 關于試驗務必請另行查詢。 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| ? | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| ? | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
